ADSR11+ je automatski dozirni sistem po rezidualu sa jednom radnom i jednom rezervnom pumpom kapaciteta 15 l/h na 5 bara, automatski prema trenutnom protoku, određuje i dozira natrijum hipohlorit (NaOCl) u vodovodni sistem.
Maksimalna kolicina vode koja se sa njim moze hlorisati u zavisnosti od hlorne potrebe je 83 l/s, pri odrzavanju zakonom propisane granice od 0.5mg/l.
Karakteristike sistema
Automatski Dozirni Sistem ADSR11+ – Karakteristike sistemaHlorisanje prema rezidualu se primenjuje kada promene protoka sirove vode nisu velike tokom vremena i kada su te promene linearne, pri čemu se menja kvalitet (nije obavezno) tj. biohemijski sastav vode. Najčešće se koristi prilikom «Korektivnog hlorisanja» kada sirova voda dolazi iz vodovoda već pripremljena i delimično primarno izhlorisana. Korektivno hlorisanje ima zadatak da koriguje rezidual vode zbog promenljivog biohemijskog sastava vode i delimično zbog promene protoka i da ga održava na zadatom nivou.
Prilikom korektivnog hlorisanja podrazumeva se da je, preko sistema za osnovno hlorisanje, voda već tretirana hlorom, i da je potrebno, u zavisnosti od biohemijskog sastava vode, dodati određenu količinu hlora da bi vrednost «reziduala» bila na zakonom propisanom nivou.
U manjim vodovodnim sistemima hlorisanje prema rezidualu se koristi kao osnovni i jedini postupak hlorisanja.
ADSR11+ zadovoljava sve zahteve za kvalitetno, pouzdano hlorisanje pijaće vode u svim vrstama vodovoda sa memorisanjem svih podataka i vrednosti hlorisanja.
Mogućnost hlorisanja vode u zavisnosti od hlorne potrebe i željenog reziduala za maksimalni kapacitet ADSR11+
| Hlorna potreba (mg/l) |
Rezidual (mg/l) |
Utrošak Hlora (g/min) |
Utrošak NaOCl (ml/min) |
Utrošak Hlora (g/čas) |
Utrošak NaOCl (l/čas) max. kapacitet |
Maksimalni protok vode (l/s) |
|
0 |
0,3 |
5 |
500 |
300 |
30 |
278 |
|
0 |
0,4 |
4,99 |
499 |
299 |
29,9 |
208 |
|
0 |
0,5 |
4,98 |
498 |
299 |
29,9 |
166 |
|
0,1 |
0,5 |
5 |
500 |
300 |
30 |
139 |
|
0,2 |
0,5 |
5 |
500 |
300 |
30 |
119 |
|
0,3 |
0,5 |
4,99 |
499 |
299 |
29,9 |
104 |
|
0,4 |
0,5 |
4,97 |
497 |
298 |
29,8 |
92 |
|
0,5 |
0,5 |
4,98 |
498 |
299 |
29,9 |
83 |
|
0,6 |
0,5 |
4,95 |
495 |
297 |
29,7 |
75 |
|
0,7 |
0,5 |
4,97 |
497 |
298 |
29,8 |
69 |
|
0,8 |
0,5 |
4,99 |
499 |
299 |
29,9 |
64 |
|
0,9 |
0,5 |
4,96 |
496 |
297 |
29,7 |
59 |
|
1 |
0,5 |
4,95 |
495 |
297 |
29,7 |
55 |
Tehnicki podaci
This content is for our users only. Register here. If you already have an account, you can log in here.Komponente sistema

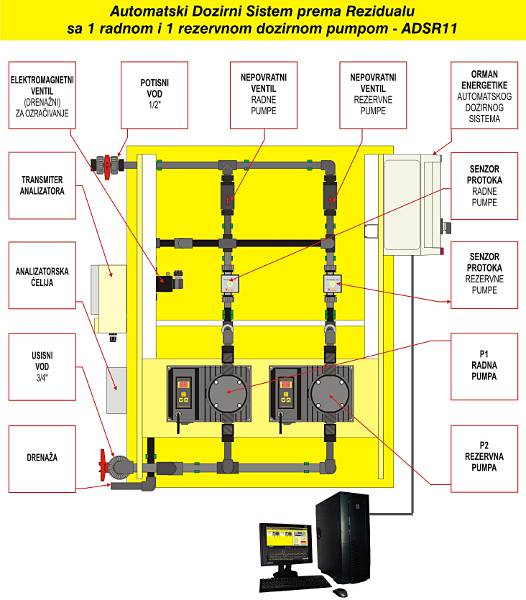

Automatski dozirni sistem ADSR11+ sa jednom radnom i jednom rezervnom pumpom se sastoji od sledećih komponenti :
Osnovi rada
Automatski Dozirni Sistem ADSR11+ – Osnovi rada

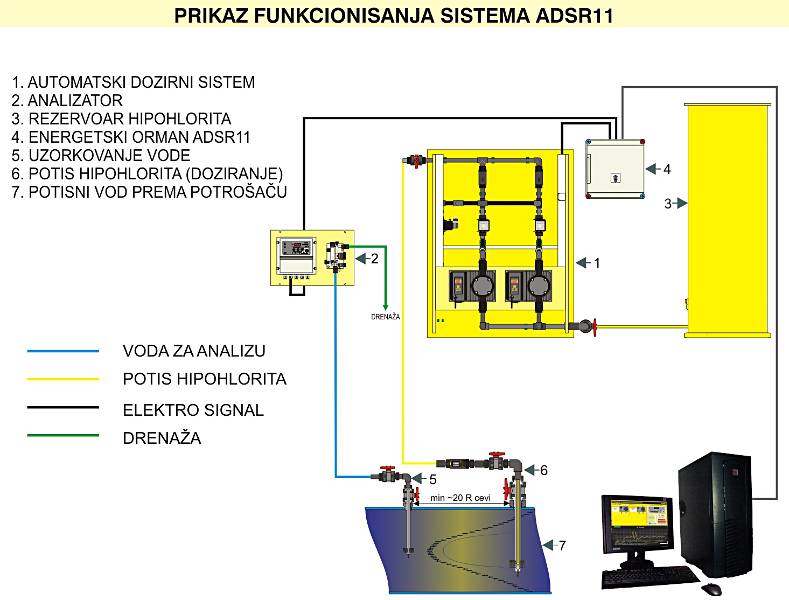

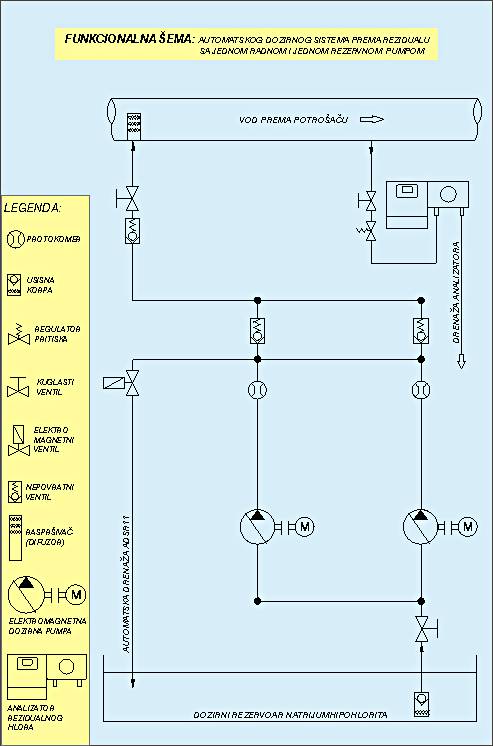

ADSR11+ (Automatski Dozirni Sistem prema Rezidualu sa 1 radnom i 1 rezervnom dozirnom pumpom) automatski, prema trenutnom rezidualu, određuje i dozira natrijum hipohlorit (NaOCl) u vodovodni sistem. Natrijum hipohlorit se cevima transportuje od rezervoara do usisnog voda ADSR-a. Od ADSR-a natrijum hipohlorit se potisnim vodom sprovodi do difuzora, pomoću koga se ubrizgava u cevovod sa sirovom vodom.
Sistem se uključuje pomoću prekidača na energetskom ormanu. Elektronika se inicijalizuje, i na displeju svake pumpe ispiše se «r2». Pumpe nakon toga ulaze u proces drenaže.
U procesu drenaže vrši se odzračivanje (potpuno ispunjavanje hidrauličnih deonica sa tečnošću) sistema. Proces drenaže počinje otvaranjem elektromagnetnog ventila za drenažu, koji otvara drenažni odvod (u kanalizaciju), i startovanjem pumpe sa frekvencijom od 100%. Na displeju pumpe je ispisano «d1». Proces drenaže traje do 3 minuta. Tokom procesa drenaže meri se protok pumpe pomoću senzora protoka iznad pumpe.
Kada se završi drenaža zatvara se elektromagnetni ventil za drenažu i počinje proces automatskog doziranja, u kome PLC u pumpi preuzima informacije o rezidualu od analizatora rezidualnog hlora, koji se nalazi na magistralnom cevovodu, i prema utvrđenom algoritmu određuje frekvenciju rada pumpe. Na displeju pumpe ispisuje se trenutna frekvencija rada pumpe. Svaka pumpa takođe meri svoj protok preko svog protokomera, koji se nalazi na potisnom vodu iznad pumpe, a pre nepovratnog ventila.
U slučaju da se vrednosti protoka pumpe razlikuje od referentnog, pumpa prelazi u proces drenaže. Ako protok na pumpi ne odgovara referentnom i posle procesa drenaže, radna pumpa se zaustavlja i pokreće se rezervna pumpa sa ispisom odgovarajuće poruke i zvučnom signalizacijom na računaru.
